„Bluetooth“ signalo trikdžių sprendimas yra sistemingas projektas, kurį reikia išsamiai apsvarstyti keliais lygiais:protokolo charakteristikos, techninės įrangos projektavimas, aplinkos diegimas ir programinės įrangos optimizavimas. Bluetooth veikia2,4 GHz ISM viešoji juosta, dalijasi spektru su tokiais įrenginiais kaip „Wi{0}}Fi“, „Zigbee“ ir mikrobangų krosnelės, todėl trikdžiai yra neišvengiami, tačiau juos galima veiksmingai valdyti ir sumažinti.
Čia pateikiamas sisteminis sprendimas, einantis nuo teorijos iki praktikos:
I. Pagrindinis principas: Trukdžių šaltinių supratimas
Bendra{0}}kanalo trukdžiai: kiti „Bluetooth“ įrenginiai, „Wi-Fi“, „Zigbee“, belaidės pelės, mikrobangų krosnelės ir kt. veikia 2,4 GHz dažniu.
Gretimo{0}}kanalo trukdžiai: stiprūs netoliese esantys signalai prisotina imtuvo stiprintuvą arba sukelia tarpusavio moduliaciją.
Daugiatakiai efektai ir kliūtys: Metaliniai objektai, sienos ir žmogaus kūnas sugeria arba atspindi signalus, todėl išnyksta.
Būdingi dizaino trūkumai: Prastas antenos veikimas, maitinimo triukšmas, neoptimalus PCB išdėstymas.
II. Techninės įrangos{1}}lygio sprendimai (optimizavimas iš šaltinio)
Tai pats svarbiausias ir svarbiausias žingsnis.

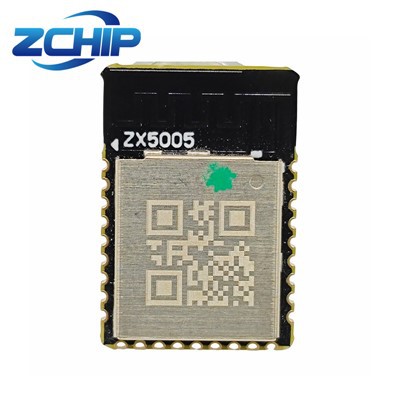

Pasirinkite lustus / modulius su stipria anti{0}} trukdžių galimybe:
Pirmenybę teikite lustų palaikymuiBluetooth 5.0 arba naujesnės versijos. Jie pasižymi stipresniuLE koduotas PHY (fizinis sluoksnis), kuris naudoja išankstinį klaidų taisymo kodą, kad žymiai pagerintų diapazoną ir-trukdžių apsaugą už mažesnę duomenų perdavimo spartą.
Pasirinkite modulius su dideliu priėmimo jautrumu (pvz., geresniu nei -97 dBm).
Optimizuokite antenos dizainą ir išdėstymą:
Antenos tipas: Pirmenybę teikite išorinėms antenoms (pvz., sraigtinėms antenoms, PCB antenoms), o ne keraminėms lustų antenoms, kad būtų geresnis stiprinimas ir spinduliuotės modelis.
Varžos suderinimas: Užtikrinkite tikslų 50 omų varžos atitikimą tarp antenos ir RF pėdsakų. Dėl neatitikimo signalas atsispindi, todėl sumažėja perdavimo efektyvumas.
Saugokitės-nuo zonos: aplink anteną griežtai saugokite -nuošalį, kaip nurodyta duomenų lape, laikykite ją toliau nuo metalinių objektų ir įžeminimo plokštumų.
Kryptingumas: koreguokite antenos orientaciją pagal programą. Daugiakryptės antenos tinka mobiliesiems įrenginiams; kryptinės antenos sustiprina signalus fiksuotoms nuorodoms iš taško{1}}į{2}}tašką.
Optimizuokite PCB dizainą:
Maitinimo šaltinio atjungimas: šalia „Bluetooth“ lusto maitinimo kaiščių pastatykite pakankamai (paprastai 100 nF + 10uF) ir aukštos -kokybės atjungiamųjų kondensatorių, kad išfiltruotumėte maitinimo triukšmą.
RF pėdsakai: Laikykite juos trumpus, tiesius, su kontroliuojama 50 omų varža ir ekranuotus žeme.
Kristalinis osciliatorius: naudokite stabilų laikrodžio šaltinį, esantį toliau nuo didelės spartos{0}}skaitmeninių linijų ir RF dalies.
Ekranavimas ir izoliacija:
Atskirkite „Bluetooth“ RF sekciją metaliniu ekranu, kad išvengtumėte trikdžių dėl pagrindinės plokštės skaitmeninio triukšmo.
Jei įrenginio viduje yra keli radijo moduliai (pvz., „Wi-Fi“ ir „Bluetooth“), padidinkite jų fizinį atstumą ir paskirstykite antenas.
III. Protokolas ir programinė įranga{1}}lygio sprendimai (išmanusis vengimas)
Tai labai svarbu norint išnaudoti „Bluetooth“ „minkštąją galią“.
Naudokite adaptyvųjį dažnio peršokimą (AFH):
Klasikinis „Bluetooth“ (BR/EDR), ir BLE naudoja dažnių{0}}šokinėjimo išplitimo spektrą.Įsitikinkite, kad įjungta AFH funkcija. Pagrindinis „Bluetooth“ įrenginys nuskaito kanalų kokybę ir aktyviai vengia „blogų kanalų“, kuriuos užima Wi-Fi ir kt.
BLE naudoja 37 duomenų kanalus prijungtoje būsenoje; jo šokinėjimo algoritmas iš prigimties suteikia tam tikrą atsparumą trukdžiams.
Optimizuokite ryšio parametrus:
Ryšio intervalas: Tinkamai sutrumpinti prisijungimo intervaląleistinose ribose gali sumažinti vieno paketo praradimo poveikį, nes dažnėja pakartotinio siuntimo galimybės. Tai šiek tiek padidina energijos suvartojimą.
Paketo ilgis: naudojant Bluetooth 5.0LE 2M PHYarbaLE duomenų paketo ilgio pratęsimasleidžia siųsti daugiau duomenų per trumpesnį eterio laiką, sumažinant tikimybę, kad „nukentės“ trukdžiai.
Kanalų valdymas ir reklamos optimizavimas:
Venkite perkrautų „Wi{0}}Fi“ kanalų: 1, 6 ir 11 „Wi-Fi“ kanalai dažniausiai naudojami. BLE reklamos kanalai yra 37, 38 ir 39, kurie tyčia jų vengia. Tačiau prijungto duomenų perdavimo metu peršokimas apima visą juostą.
Įdiekite kritinius duomenisretransliavimo mechanizmaiirduomenų patikrinimastaikymo sluoksnyje.
Sambūvio strategijos prieš „Wi{0}}Fi trikdžius (sambūvio menas“):
Laiko padalijimo tankinimas (TDM): jei įrenginyje integruotas ir „Wi{0}}Fi“, ir „Bluetooth“ (pvz., išmanieji telefonai), lustų pardavėjai siūlo brandžius „sambūvio“ sprendimus. Jie koordinuoja abiejų radijo imtuvų siuntimo/priėmimo laikus per aparatines signalizacijos linijas (pvz., PRIORITETAS, DAŽNIS, AKTYVUS), kad būtų išvengta tuo pačiu metu perduodamų pranešimų.
Fizinis atskyrimas: stacionariai montuodami, fiziškai atskirkite „Bluetooth“ įrenginius ir „Wi{0}}Fi“ maršruto parinktuvo antenas (pvz., nukreipkite juos statmenai).
IV. Aplinka ir diegimas-lygio sprendimai (veiklos optimizavimas)
-Svetainės spektro analizė:
Diegimo aplinkoje naudokite spektro analizatorių (arba nebrangią{0}}programinę įrangą-apibrėžtą radiją, pvz., HackRF), kad nuskaitytumėte 2,4 GHz dažnių juostą ir nustatytumėte švariausias kanalų sritis.
Tinklo planavimas:
Sumažinkite perdavimo galią: sumažinkite „Bluetooth“ įrenginių perdavimo galią, laikydamiesi ryšio atstumo reikalavimų. Tai sumažina abipusius trukdžius sistemoje ir pagerina elektromagnetinį suderinamumą (EMC).
Pridėti relės mazgus: „Bluetooth Mesh“ tinklams arba scenarijams, kuriems reikalinga didelė aprėptis, didėjantis mazgų tankis sumažina šuolio atstumą, efektyviai apeinant kliūtis ir vietinius trukdžių šaltinius.
Aplinkos prisitaikymas:
Nedėkite Bluetooth įrenginių dideliuose metaliniuose korpusuose, kampuose ar šalia mikrobangų krosnelių.
Žmogaus kūnas (ypač rankos) žymiai sugeria 2,4 GHz signalus-atkreipkite ypatingą dėmesį į nešiojamų prietaisų antenos dizainą.
V. Praktiniai trikdžių šalinimo veiksmai (gedimų diagnostikos vadovas)
Susidūrę su trikdžių problemomis, atlikite šiuos veiksmus:
Izoliuotas testas: nuneškite įrenginį į atvirą zoną, kurioje nėra jokių kitų belaidžių signalų, kad nustatytumėte, ar problema yra vidinė ar aplinkos.
Diapazono testas: išbandykite maksimalų ryšio atstumą{0}}be trikdžių ir palyginkite jį su specifikacijomis, kad įvertintumėte, ar aparatinės įrangos našumas yra tinkamas.
Kintamasis valdymas:
Išjunkite visus netoliese esančius galimus trukdžių šaltinius ("Wi-}" maršruto parinktuvus, kitus "Bluetooth" įrenginius, belaidžius fotoaparatus ir kt.).
Įjunkite juos po vieną, stebėdami „Bluetooth“ veikimo pokyčius, kad nustatytumėte trikdžių šaltinį.
Įrankio pagalba:
Naudokite programas mobiliesiems (pvz., „nRF Connect“, „LightBlue“), kad stebėtumėte „Bluetooth“ kanalą RSSI (priimto signalo stiprumo indikatorius) ir ryšio stabilumą.
Patikrinkite įrenginio žurnalus dėl ryšio nutrūkimo ar duomenų pakartotinio perdavimo greičio.
Santrauka ir rekomendacijos
| Anti-trukdžių lygis | Pagrindinės priemonės | Kaina | Veiksmingumas |
|---|---|---|---|
| Aparatūros fondas | Pasirinkite geriausius lustus, optimizuokite anteną ir PCB | Vidutinis{0}}Aukštas | Esminis, ryžtingas |
| Protokolo optimizavimas | Įjungti AFH, koreguoti ryšio parametrus | Žemas | Reikšmingas, protingas vengimas |
| Aplinka ir diegimas | Spektro analizė, tinklų planavimas | Vidutinis | Kontekstas-Konkretus, išsprendžia-svetainėje kylančias problemas |
| sambūvio valdymas | Wi-Fi/Bluetooth laiko padalijimo tankinimas | Žemas (projektavimo metu) | Išsprendžia vidinius{0}}įrenginio trikdžius |
Kūrėjams:Pirmenybę teikite bendradarbiavimui su modulių tiekėjais, kad gautumėte patvirtinimąetaloniniai dizainaiir griežtai laikykitės jų techninės įrangos projektavimo gairių. Programinėje įr
Naudotojams/diegėjams:Atlikite{0}}svetainės apklausas, racionaliai planuokite įrenginių vietą ir tankį bei nedėkite „Bluetooth“ šliuzų šalia „Wi-Fi“ maršruto parinktuvų.
„Bluetooth“ signalo trikdžiams išspręsti nėra „sidabro kulkos“. Tai bendras rezultataspuikus techninės įrangos dizainas, intelektualūs protokolų krūvos algoritmai ir racionalus diegimas. Rimtai sprendžiant anti- trikdžių problemas nuo pat ankstyvųjų gaminio kūrimo etapų yra daug ekonomiškiau-ir duoda geresnių rezultatų nei taisant-pagamybinius pataisymus.
